Typ 730N

Eigenschaften:

Auslösender Drehmomentschlüssel mit Doppel-Stopp-Signal.

• kein Rücksetzen auf „0“ erforderlich
• das Messelement wird nur beim Anziehvorgang belastet
• mit Aufnahme für austauschbare Einsteckwerkzeuge
• mit QuickRelease-Sicherheitsverriegelung
• Doppelskala N·m/ft·lb

Ausführungen I Messbereiche:

10-50Nm I 20-100Nm I 25-130Nm I 40-200Nm I 80-400Nm I 130-650Nm I 160-800Nm I 200-1000Nm

Typ MANOSKOP® 714

Eigenschaften:

Drehmoment-/Drehwinkelschlüssel für Verschraubungen nach dem Anzugsverfahren Drehmoment, Drehwinkel, Drehmoment mit Überwachungsgröße „Drehwinkel“ und Drehwinkel mit Überwachungsgröße „Drehmoment“.

• Mit patentierter elektromechanischer Auslösung: präzise elektronische Messung kombiniert mit dem gewohnten, mechanischen „Klick“.
• Optische Bewertung des Schraubfalls.
• Einfache Dokumentation der erfassten Messwerte am PC über die USB-Schnittstelle

Ausführung I Messbereiche

1-10Nm I 2-20Nm I 4-40Nm I 6-60Nm I 10-100Nm I 20-200Nm I 40-400Nm I 80-800Nm I 100-1000Nm

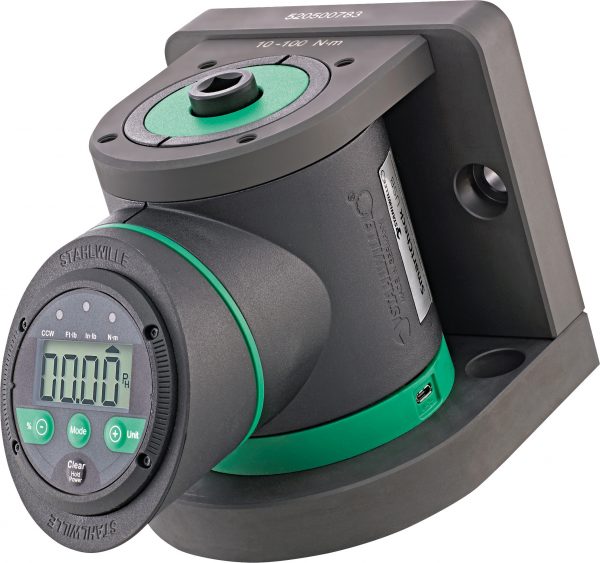

Typ SmartCheck

Eigenschaften:

Elektronisches Prüfgerät zur Überprüfung und Einstellung von anzeigenden und auslösenden Drehmomentschlüsseln.

• unkomplizierte, schnelle und zuverlässige Kontrolle von Drehmomentschlüsseln zur Sicherung der Qualität in der Fertigung.
• Messung im großen Drehmomentbereich von 1 bis 1.500 N·m.
• Einfache Dokumentation der erfassten Messwerte am PC via USB-Schnittstelle.
• Großes LCD ist um 180° drehbar und von jeder Position aus gut ablesbar.

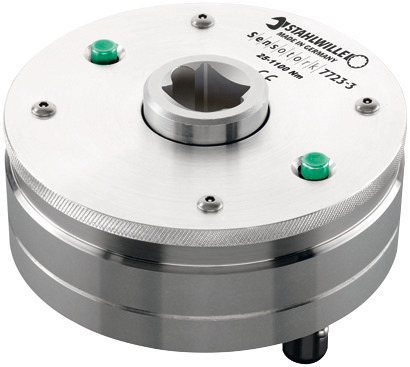

Typ 7721 / 7722 / 7723

Eigenschaften:

Drehmoment-Messwertaufnehmer zur Kalibrierung von Drehmomentschlüsseln und Drehmomentschraubendrehern.

• hohe Genauigkeit durch Messwert-Aufbereitung und -Digitalisierung direkt im Messwertaufnehmer
• unempfindlich gegen Querkräfte durch besonders flache Ausführung
• als Teil der Kalibrieranlagen zu verwenden
• mit Werkskalibrierschein
• +- 1% vom Messwert

Ausführungen I Messbereiche:

0,2-10Nm I 0,4-20Nm I 2-100Nm I 4-200Nm I 8-400Nm I 25-1100Nm

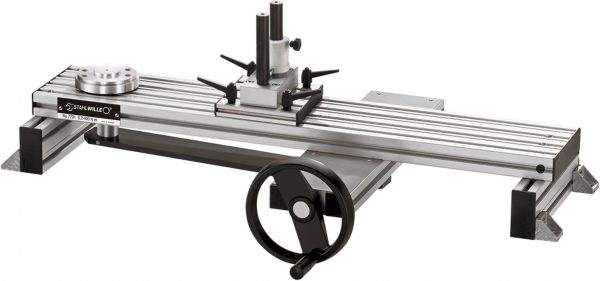

Typ 7791

Eigenschaften:

Die mechanische Kalibrieranlage bis 400 N·m ist zum Prüfen von Drehmomentschlüsseln und Drehmomentschraubendrehern verwendbar.

• reduziert erheblich den Kraft- und Zeitaufwand für Kalibrierungen und Einstellungen von Drehmomentschlüsseln.
• Ein spezielles Kraftübertragungssystem verhindert eine Verschiebung des Kraftangriffspunkts während des Kalibriervorgangs.
• Ein Handrad treibt einen Hebel an, der von einer Spindel linear bewegt wird und so eine Drehbewegung auf den Aufnehmer überträgt.
• Durch reduzierte Querkräfte auf den Aufnehmer und eine reibungsfreie Drehmomentschlüsselabstützung werden Messfehler weitgehend vermieden.

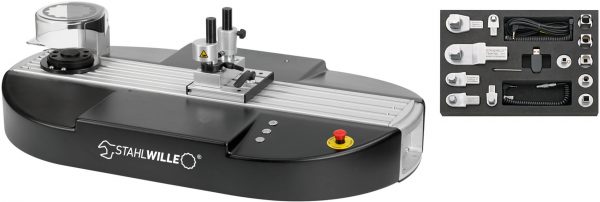

Typ 7794-2

Eigenschaften:

Die elektronischen perfectControl® Kalibrieranlagen Nr. 7794-2 mit elektrischem Antrieb verringern in erheblichem Maße den Kraft- und Zeitaufwand für Kalibrierungen und Justierungen von Drehmomentschlüsseln.

• Messung ohne Verschiebung des Kraftangriffspunkts
• Vermeidung von Fehlmessungen mithilfe der präzise gelagerten Spindel und des fein kontrollierten Motors
• besonders präzises Kalibrieren durch Optimierung der Lagerung und der Vierkantaufnahmen der Messwertaufnehmer
• auslösende und anzeigende Drehmomentschlüssel können kalibriert werden

Ausführungen:

• 1 … 400 Nm
• 1 … 1000 Nm mithilfe der einfach zu montierenden Erweiterung Nr. 7791-1
