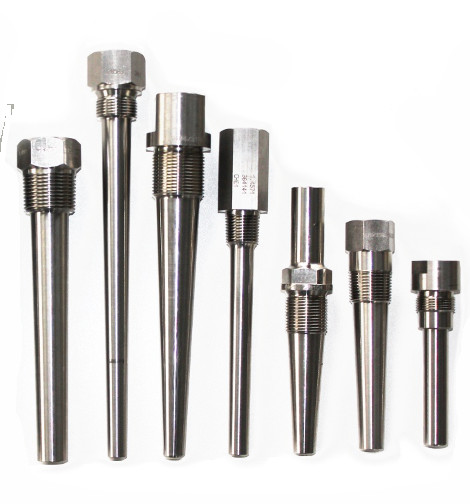

T5 – Schutzrohre Kundenausführung

Einteilige Schutzrohre  werden nach Zeichnung oder nach Kundenspezifikation gefertigt.

Werkstoffe

• Stahl, warmfester Stahl 1.0460-P250GH I 16Mo3 I 13CrMo4-5 I 10CrMo9-10
• Edelstahl 1.4404 – 316L I 1.4571 – 316 Ti
• warmfester Edelstahl 1.4841 I 1.4762 I 1.4903
• Alloy 2.4602 I 2.4610 I 2.4816 I 2.5856
• Titan Grade 2

Temperatur-Schutzrohre / Thermowells sind eine wichtige Komponente einer Temperaturmessstelle. Es dient zur Abgrenzung des Prozesses zur Umgebung hin, schützt somit Umwelt und Bedienpersonal und hält aggressive Medien sowie hohe Drücke und Fließgeschwindigkeiten vom eigentlichen Temperaturfühler fern und ermöglicht hierdurch den schnellen Austausch.

TW10 – Einteiliges Schutzrohr mit Flansch
TW15 – Einteiliges Schutzrohr zum Einschrauben
TW20 – Einteiliges Schutzrohr zum Einschweißen
TW25 – Einteiliges Schutzrohr zum Einschweißen
TW30 – Einteiliges Schutzrohr für lose Flansche
TW50 – Einteiliges Schutzrohr zum Einschrauben

Ausführungen

• Konische Bauformen oder gestufte Ausführungen mit verjüngter Spitze
• Schutzrohr einteilig aus Vollmaterial mit Tieflochbohrung
• Schutzrohre nach Spezifikation – NAMUR NE 170
• Schutzrohre nach Spezifikation – RN 341 / RN 245
• Schutzrohre mit Stellit-Beschichtung
• Ausführungen zum Einschrauben mit NPT- / NPTF-Gewinde
• Werkstoff nach Kundenwahl Stahl, Edelstahl, Hastelloy, Titan
• Ausführungen für Lebensmitteleinsatz – mit Oberflächenfinish (Elektropoliert)

Optionen

• Abnahmeprüfzeugnis APZ 3.1 nach DIN EN 10204
• Hydrostatische Druckprüfung bis 500bar mit Zertifikat
• Stempelung mit Werkstoff / Charge / HKZ oder KKS-Nummer

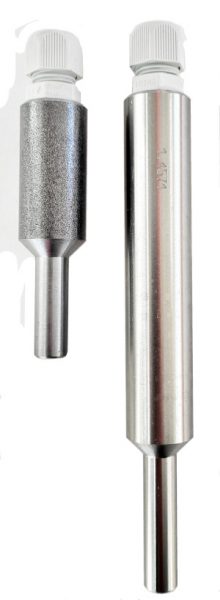

Einschweiss-Schutzrohre für glatte Temperaturfühler bzw. Kabelfühler
mit Klemmschraube oder Kabelverschraubung
Prozeßanschluß Schweissen in Rohrwandung

Werkstoffe
Stahl S235JR
Edelstahl 1.4571

Optionen

• passender Temperaturfühler WST-ES-6-M12x1,5
• Ausführung mit Kabelverschraubung
• anderer Werkstoff
• Kundenausführungen auf Anfrage

Einschraub-Schutzrohre für glatte Temperaturfühler bzw. Kabelfühler
mit Klemmschraube oder Kabelverschraubung
Standard-Prozeßanschluß Außengewinde G1/2”

Werkstoffe
Messing, Edelstahl 1.4571

Sonderausführungen auf Anfrage

Hochdruckmuffen Typ HDMU zum Aufschweissen auf die Rohrleitung
können in unterschiedlichen Längen geliefert werden.

Die Hochdruckmuffen werden auf Rohrleitungen oder Behälter aufgeschweisst. Durch das Innengewinde mit Dichtfläche (optional ohne Dichtfläche) können Schutzrohre oder Thermometer direkt eingeschraubt werden. Eine große Auswahl an Werkstoffen wie Stahl S235JR oder warmfeste Stähle wie P250GH, 16Mo3, 13CrMo4-5, 10CrMo9-10 oder Edelstahl 1.4571 stehen zur Verfügung.

Standardlängen: 30mm I 40mm I 50 mm I 70 mm oder 100 mm
Fertigung von Ausführungen nach Kundenwunsch oder Zeichnung möglich.

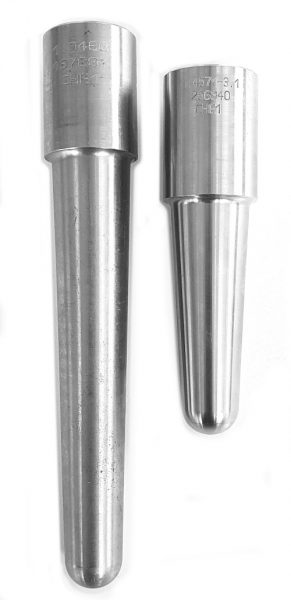

Schutzrohr FORM BS  und Form CS – zum Einschweißen – einteilig

Ausführung

• Schutzrohr einteilig aus Vollmaterial zum Einschweißen
  für Maschinen-Glas-Thermometer mit Außengewinde G1/2″ oder Überwurfmutter
• durch die hochbelastbare Konstruktion sind diese Schutzrohre die erste Wahl für den Einsatz im Anlagenbau
• für Prozessbedingungen mit hohen Betriebsdrücken bis PN160

Werkstoffe
Stahl 1.0460-P250GH oder Edelstahl 1.4571

Die Schutzrohre nach DIN 16179 sind nicht mehr für Neukonstruktionen zu verwenden!

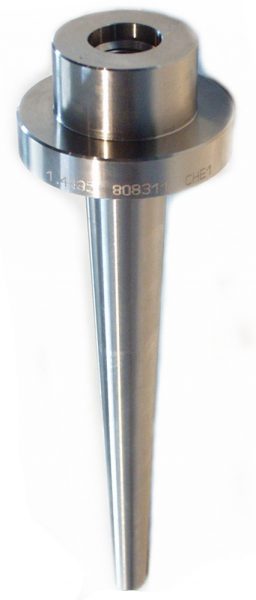

Schutzrohr-Ausführung für Überwurfflansche

• Kundenspezifische Konfigurationen
• Durchschweißung zwischen Flansch und Tauchrohr
• Verschiedene Messstoffberührte Werkstoffe zur Auswahl
• Gekennzeichnet mit Chargennummer und Werkstoff
• Werkstoff rückführbar mit APZ 3.1
• Hydrostatischer Drucktest

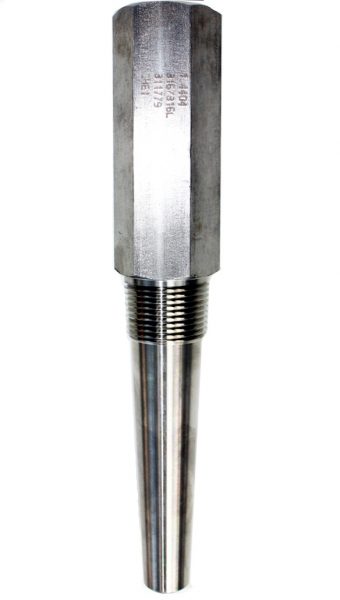

Schutzrohr  FORM 25  – einteilig – Prozessanschluss Gewinde zum Einschrauben

Ausführung

• Schutzrohr einteilig aus Vollmaterial
  für Temperaturmessgeräte mit Außengewinde z.B. G1/2″ oder 1/2 NPT
• Prozessanschluss G1/2″ , 1/2 NPT oder G3/4″ (Standard) zum Einschrauben
• Ausführung konisch, gerade oder gestuft

Werkstoffe
warmfester Stahl
Edelstahl 1.4571, 1.4404, 316L

Option
Abnahmeprüfzeugnis 3.1
