R1 – Manometerabsperrventile
Absperr- und Drosselorgan für Druckmessgeräte, zur Messung von Flüssigkeiten, Gasen und Dämpfen.
In CrNi-Stahl-Ausführung für aggressive Messstoffe, auch in aggressiver Umgebung.
ANWENDUNG
Für den Einsatz in der Prozessindustrie, Maschinenbau, Allgemeiner Anlagenbau, Chemie, Petrochemie, Kraftwerke, Bergbau, On- /Offshore und Umweltsektor.

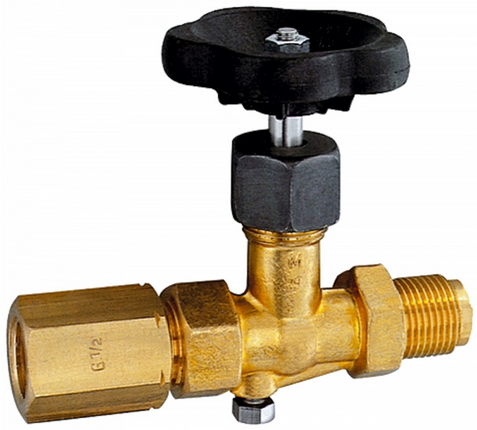

Manometerabsperrventil DIN 16270
Die Manometerventile werden in der Ausführung Form A mit Spannmuffe bzw. Form B mit Schaft für Messgerätehalter, mit Nippel und Überwurfmutter geliefert.
Absperrventil ohne Prüfanschluss nach DlN 16270 (mit Entlüftungsschraube)
- Anschluss Zapfen G 1/2 – Spannmuffe G 1/2
- Anschluss Zapfen G 1/4 – Spannmuffe G 1/4
- Form A / Form B Schaft für Messgerätehalter mit loser Mutter
- Werkstoff: Messing, Stahl und Edelstahl 1.4571
- Option: Öl- und fettfrei Ausführung

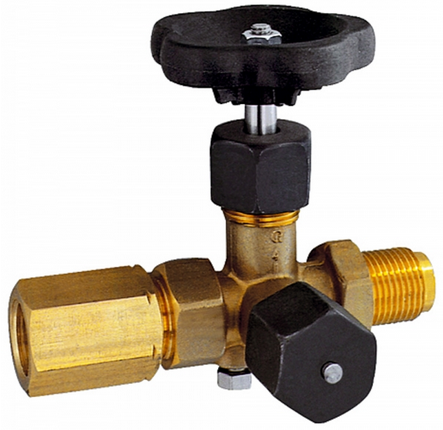

Manometerabsperrventil DIN 16271
Die Manometerventile werden in der Ausführung Form A mit Spannmuffe bzw. Form B mit Schaft für Messgerätehalter, mit Nippel und Überwurfmutter geliefert.
Absperrventil mit Prüfanschluss nach DlN 16271 (mit Entlüftungsschraube)
- Anschluss Zapfen G 1/2 – Spannmuffe G 1/2
- Prüfzapfen M20 x 1,5
- Form A / Form B mit Schaft für Messgerätehalter mit loser Mutter
- Werkstoff: Messing, Stahl und Edelstahl 1.4571

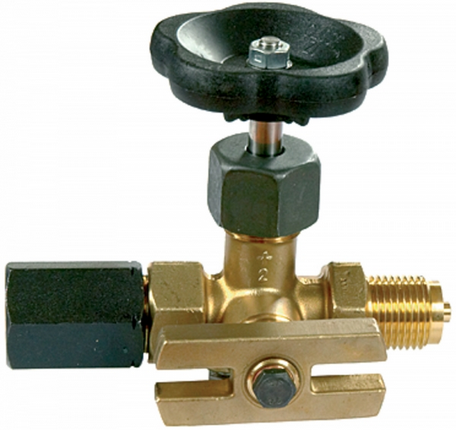

Manometerabsperrventil mit Prüfflansch DIN 16271
Absperrventil mit Prüfflansch zum Anschluss von Feinmessmanometern.
- Anschluss Zapfen G 1/2 – Spannmuffe G 1/2
- Prüfflansch 60 x 25 mm
- Werkstoff: Messing, Stahl und Edelstahl 1.4571
Manometerabsperrventil DIN 16272
Die Manometerventile werden in der Ausführung Form A mit Spannmuffe bzw. Form B mit Schaft für Messgerätehalter – mit drehbarer Überwurfmutter geliefert.
Absperrventil mit getrennt absperrbarem Prüfanschluss nach DlN 16272
- Anschluss Zapfen G 1/2 – Spannmuffe G 1/2
- Prüfzapfen M20 x 1,5
- Form A / Form B mit Schaft für Messgerätehalter mit loser Mutter
- Werkstoff: Messing, Stahl und Edelstahl 1.4571
