D22 – Drucksensoren

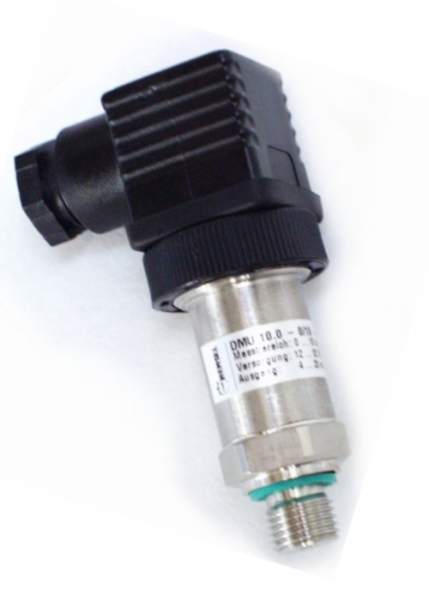

Dieser Drucksensor eignet sich für den Einsatz im Industriebereich, besonders bei Anwendungen in der Hydraulik, Pneumatik, der Chemischen Industrie der Prozesstechnik und in der Qualitätssicherung.

Ausgang:
4…20 mA, 2-Leiter
0…10V, 3-Leiter

Messbereiche:
-1…0 bis 0…1600 bar

Genauigkeit:
0,5%FS   optional  0,25% FS

OPTION:

• Werkskalibrierschein ISO 9001
• Kalibrierzertifikat EN 17025 (DAkkS)

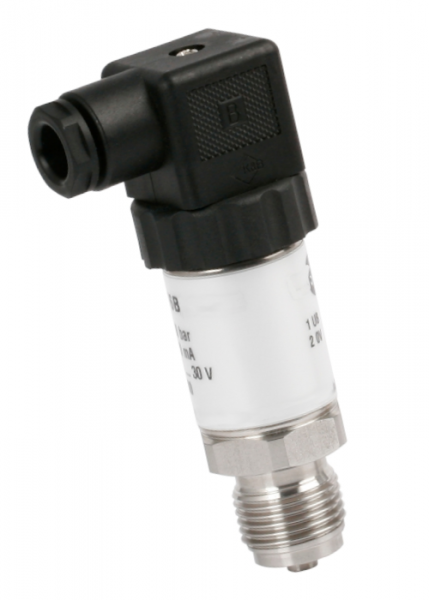

Dieser Drucksensor eignet sich durch seine extreme Berstfestigkeit für ein breites industrielles Anwendungsfeld, besonders bei Anwendungen in der Hydraulik, Pneumatik, Umwelttechnik, Prozesstechnik, Halbleitertechnik und Kfz-Technik.
Klasse 0,5% FS (Linearität)

Ausgang:
4…20 mA, 2-Leiter

Messbereiche:
-1…0 bis 0…1600 bar

OPTION:

• Werkskalibrierschein ISO 9001
• Kalibrierzertifikat EN 17025 (DAkkS)

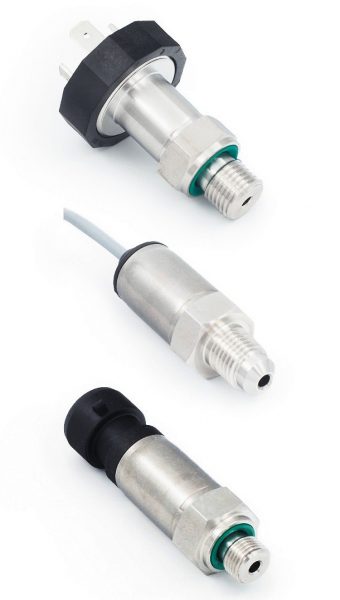

Die Drucktransmitter der Serie 21Y sind ohne innenliegende Dichtungen und mit hoher Isolationsspannung von 300 VDC sehr robust gegenüber Umwelteinflüssen. Die ausgeklügelte Kompensationsschaltung erlaubt das Spezifizieren eines engen Gesamtfehlerbandes. Es steht ein breites Angebot an Druck- und elektrischen Anschlüssen zur Auswahl.

Ausgang:
4…20 mA, 0…10V

Messbereiche:
0…2,5 bar bis 0…1000 bar rel.

Genauigkeit:
0,5%FS

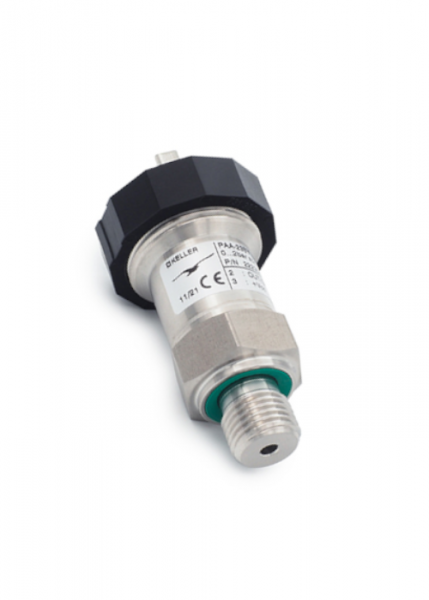

Die Drucktransmitter der Serie 23SY sind für erhöhte Anforderungen in industriellen Anwendungen konzipiert. Dank dem modularen Konzept ist diese Serie sehr flexibel und ermöglicht die rasche Realisierung kundenspezifischer Anforderungen. Die ausgeklügelte Kompensationsschaltung erlaubt das Spezifizieren eines schmalen Gesamtfehlerbandes.

Serie 23SY mit Außengewinde G1/4″ oder G1/2″
Serie 25Y mit frontbündiger Membran

Ausgang:
4…20 mA, 0…10V

Messbereiche:
0…0,1 bar bis 0…1000 bar

Genauigkeit:

0,25% FS

OPTION:

• Ausführung mit frontbündiger Membran
• Werkskalibrierschein ISO 9001
• Kalibrierzertifikat EN 17025 ( DAkkS)

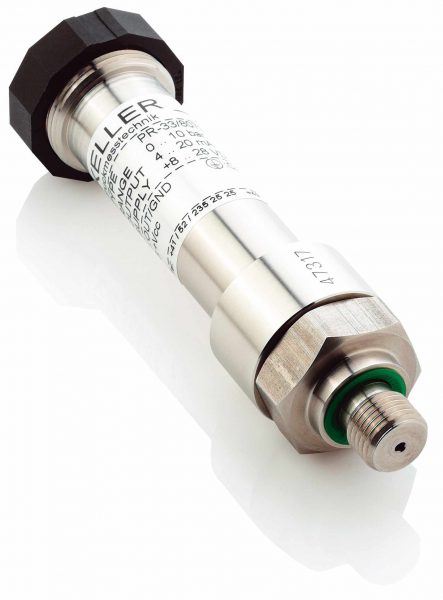

Hochgenaue piezoresistive digitale Drucktransmitter mit einer neuen fortschrittlichen Mikroprozessor-Elektronik. Das Messelement ist eine schwimmend eingebaute Siliziummesszelle , welche sich für ein breites industrielles Anwendungsfeld eignet bzw. in der Kalibriertechnik Anwendung findet. Durch die Temperaturkompensation kann eine hohe Genauigkeit (0,05%FS) und Stabilität erreicht werden. Als Druckmedien eignen sich Gase und Flüssigkeiten.

Ausgang:
4…20 mA, 0…10V
digitale Schnittstelle RS 485

Messbereiche:
0…1 bar bis 0…1000 bar

Genauigkeit:
0,1% FS analog, 0,05% FS digital

OPTION:

• Software für RS 485
• Konverterkabel für Anschluß an PC
• Werkskalibrierschein ISO 9001
• Kalibrierzertifikat EN 17025 (DAkkS)

Eigensichere Drucktransmitter:
Serie 33X-Ei

Die frontbündigen Drucktransmitter der Serie 35X erreichen dank digitaler Kompensation mit einem Mathematischen Modell extreme Genauigkeiten von 0,05 %FS. Zusätzlich zur digitalen RS485-Schnittstelle verfügen die Transmitter der X-Line über einen umskalierbaren, analogen Strom- oder Spannungsausgang.

Ausgang:
4…20 mA, 0…10V
digitale Schnittstelle RS 485

Messbereiche:
0…0,3 bar bis 0…1000 bar

Genauigkeit:
0,1% FS analog, 0,05% FS digital

OPTION:

• Software für RS 485
• Konverterkabel für Anschluß an PC
• Werkskalibrierschein ISO 9001
• Kalibrierzertifikat EN 17025 (DAkkS)

Eigensichere Drucktransmitter:
Serie 35X-Ei

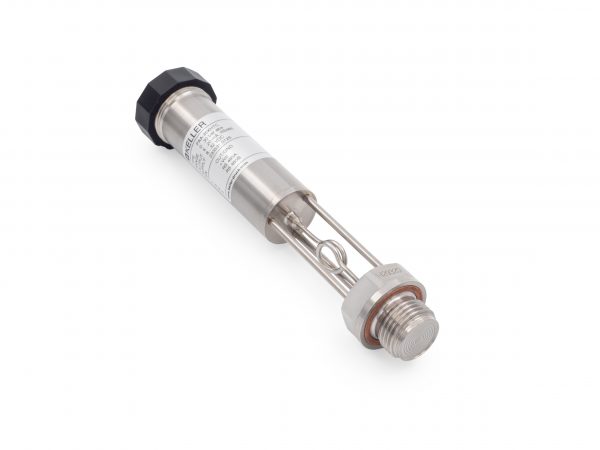

Diese Drucktransmitter sind speziell für den Einsatz in anspruchsvollen Umgebungen entwickelt, bei denen Medientemperaturen von bis zu 300 °C auftreten können. Die einzigartige Kühlspirale dient zum einen zur Druckübertragung, zum anderen für die thermische Entkopplung der Elektronik vom Messmedium.
Die Standardausführung der Serie 35HTCX verfügt über ein G 1/2 Gewinde als Druckanschluss.

Ausgang:
4…20 mA, 0…10V
digitale Schnittstelle RS 485

Messbereiche:
0…3 bis 0…1000 bar

Genauigkeit:
0,1% FS

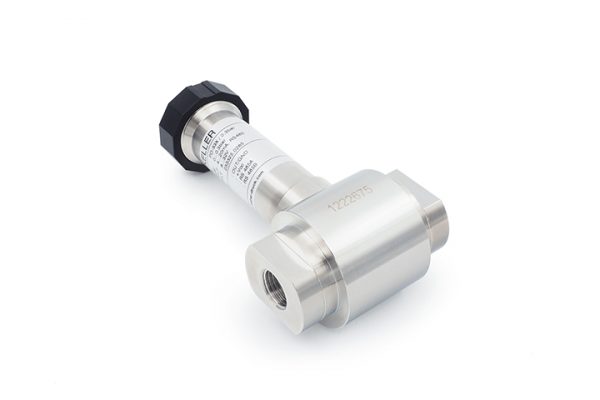

Die Differenzdrucktransmitter der Serie PD-33X eignen sich für «Wet/Wet»-Anwendungen. Sie arbeiten intern mit einer einzelnen Silizium-Membrane, die beidseitig mit Druck beaufschlagt wird und den Druckunterschied direkt misst. Diese Drucksensorausführung wird haupsächlich zur Messung von Differenzdrücken in der Industrie eingesetzt.

Ausgang:
4…20 mA, 0…10V
digitale Schnittstelle RS 485

Messbereiche:
0…1 bar bis 0…30 bar diff.

Genauigkeit:

0,1% FS

OPTION:

• Software für RS 485
• Werkskalibrierschein ISO 9001
• Kalibrierzertifikat EN 17025 (DAkkS)

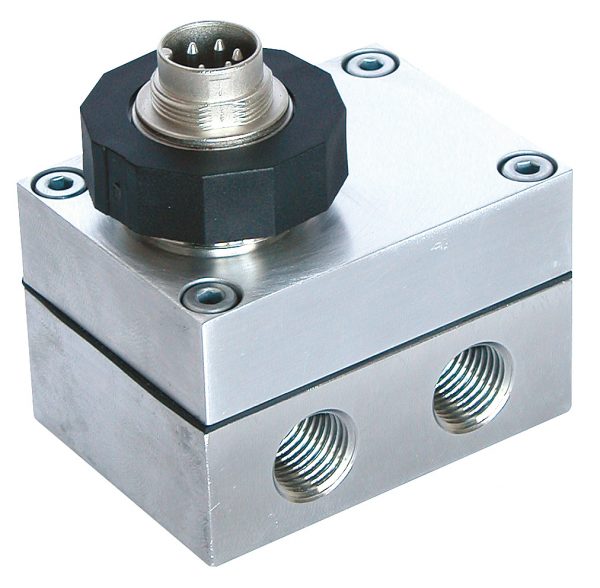

Die Serie PD-39 X misst den Differenzdruck nicht direkt, sondern indirekt mit zwei Absolutdrucksensoren. Dies ist einerseits kostengünstiger, anderseits ist dieser Differenzdrucktransmitter robuster hinsichtlich einseitiger Überlast. Jede Druckseite verfügt über zwei Druckanschlüsse. Somit lässt sich der PD-39 X einfach in Druckleitungen einsetzen.

Ausgang:
4…20 mA, 0…10V

Messbereiche:
0…3 bar bis 0…300 bar diff.

OPTION:

• Software für RS 485
• Konverterkabel für Anschluß an PC
• Werkskalibrierschein ISO 9001
• Kalibrierzeugnis EN 17025 (DAkkS)

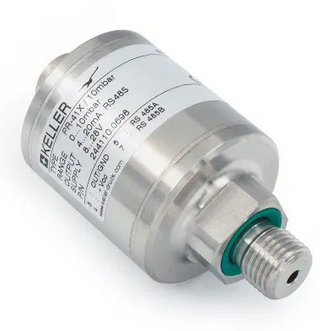

Die kapazitiven Drucktransmitter der Serie 41X sind für die Messung von Relativdruckwerten im mbar- und µbar-Bereich ausgelegt.Diese Drucktransmitter-Serie vereinigt die Keramikmesszelle für tiefe Druckbereiche mit der µP-Elektronik der digitalen Serie 30 Drucktransmitter. Die Werte aus den Signalen der Druck- und -Temperatursensoren werden über eine polynome Kompensation ermittelt. Über die RS485-Schnittstelle können die Werte auf einem PC angezeigt und gespeichert, sowie Programmierungen vorgenommen werden.

Ausgang:
4…20 mA, 0…10V

Messbereiche:
0…30 mbar bis 0…300 mbar rel.

OPTION:

• Software für RS 485
• Konverterkabel für Anschluß an PC
• Werkskalibrierschein ISO 9001
• Kalibrierzertifikat nach EN 17025 (DAkkS)

Druckmessstation in Kombination von einem Manometer zur vor-Ort-Anzeige und einem Drucksensor mit analogem Ausgang für nachfolgende Regelstrecken.

Ausführung

• Prozessanschluss G1/2″
• Rohrfedermanometer EN 837-1 – Klasse 1,0%
• Drucksensor mit Ausgang 4…20mA – Klasse 0,5% FS
• Messbereich 0…1 bar bis 0…160bar
• Standardausführung bzw. Chemieausführung mit medienberührenden Teile aus Edelstahl
