T23 – Thermoelemente

Thermoelemente sind als Ausführungen sowohl mit unedlen als auch mit edlen Thermopaaren gemäß DIN EN 60584 möglich.

Mit der Verwendung von Mantelthermoelementen ergeben sich für den Anwender verschiedene Vorteile. Mit ihnen lässt sich bei stabiler Kennlinie zum einen ein sehr großer Temperaturbereich bei gleichzeitig hoher mechanischer und chemischer Beständigkeit abdecken. Zudem ermöglicht die sehr gute Biegefähigkeit den Zugang zu schwer zugänglichen Meßstellen.

Neben einer Vielzahl von Ausführungsvarianten stehen diverse Schutzrohre u.a. für Hochtemperaturanwendungen zur Verfügung.

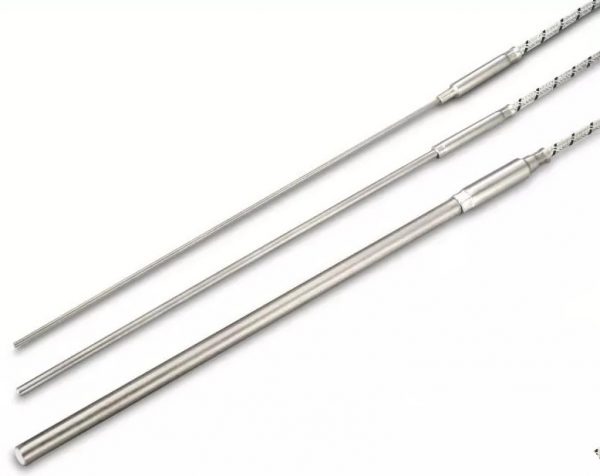

Mantelthermoelmente

Mantelthermoelement sind mit einer Vielzahl von Ausführungen konfigurierbar

Mantelthermoelement mit Einschraubstutzen und Anschlußgehäuse
Thermoelement mit Steckverbinder/LEMO-Stecker
Mantelthermoelement zur Messung von Abgastemperaturen
Mantelthermoelement mit Stabilisierungshülse und angeschlossener Ausgleichsleitung
Mantelthermoelement-Meßeinsatz mit Keramiksockel

Ausführung

Typ K – NiCr-Ni – Klasse 1
Typ J – Fe-CuNi – Klasse 1
Typ S – PtRh90/10-Pt100% nach DIN EN 60584

Messbereich

-35 … +1000°C

Ausgleichsleitungen

Silikon
Teflon
Glasseide

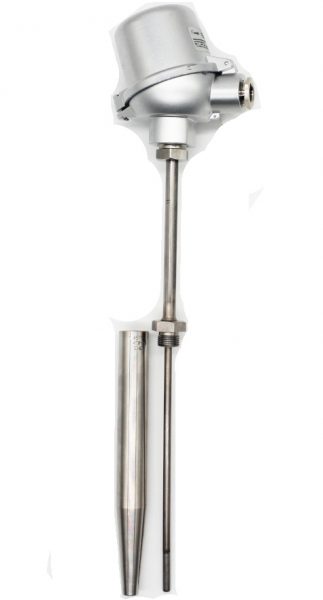

Thermoelement TE 30-201 mit aufgefedertem Messeinsatz

Thermoelement zum Einbau in ein Schutzrohr der Form 4 werden als universale Thermometer bevorzugt in Industrieprozessen mit flüssigen Medien eingesetzt. Nach DIN 43763 wird standardmäßig der Anschlusskopf Form B eingebaut.

Ausführung auch mit erhöhten Anschlusskopf BUZ-H für Einbau eines Kopftransmitters ist auch möglich.

Messbereich

-35 … + 750°C (abhängig von Schutzrohrvariante)

Ausführung

Typ K – NiCr-Ni – Klasse 1
Typ J – Fe-CuNi – Klasse 1

Datenblatt deutsch

Bedienungsanleitung

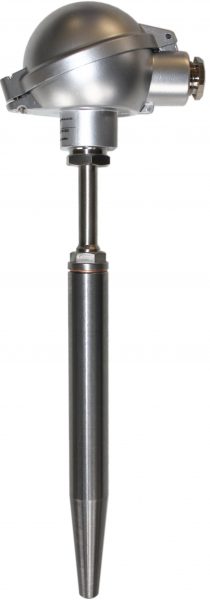

Thermoelement TE 30-202 zum Einschweissen

Thermoelement mit Schutzrohr der Form 4 oder mit Einschweisskugel werden als universale Thermometer bevorzugt in Industrieprozessen mit hohen Drücken eingesetzte.

Ausführung auch mit erhöhten Anschlusskopf BUZ-H für Einbau eines Kopftransmitters möglich.

Schutzrohrvarianten

Schutzrohr zum Einschweissen Form 4
Varianten für besonders druckbelastete Anwendungen
Schutzrohr zum Einschweissen mit verjüngter Spitze
Schutzrohr mit Einschweißkugel mit geradem oder abgesetztem Schutzrohr

Messbereich

-35 … + 580°C (abhängig von Schutzrohrvariante)
erweiterter Bereich bis +700°C mit warmfesten Schutzrohrwerkstoffen

Ausführung

Typ K – NiCr-Ni – Klasse 1
Typ J – Fe-CuNi – Klasse 1

Datenblatt deutsch

Bedienungsanleitung

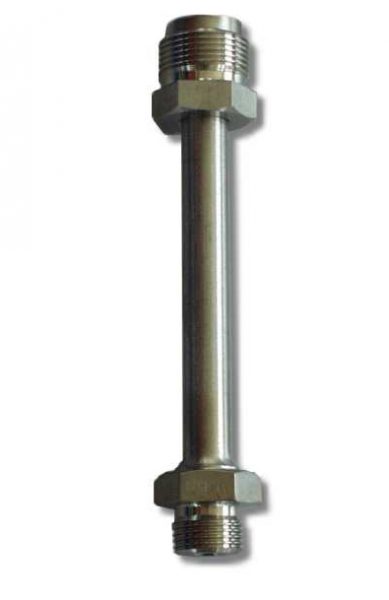

Thermoelement TE 30 – 206 zum Einschrauben – mit Halsrohr

Thermoelemente zum Einschrauben mit Halsrohr und Schutzrohr für den Einsatz in Industrieprozessen mit niedrigen bis mittleren Drücken.
Ausführung auch mit erhöhten Anschlusskopf für Einbau eines Kopftransmitters möglich.

Messbereich

-35 … + 750°C
abhängig vom TE-Typ und Schutzrohrausführung

Ausführung

Typ K – NiCr-Ni – Klasse 1
Typ J – Fe-CuNi – Klasse 1

Datenblatt deutsch

Bedienungsanleitung

Thermoelement TE 30-254 zum Einschrauben – ohne Halsrohr

Thermoelemente zum Einschrauben mit Schutzrohr für den Einsatz in Industrieprozessen bei niedrigen bis mittleren Drücken.

Anwendungsbereich

-35 … + 450°C

Ausführung

Typ K – NiCr-Ni – Klasse1
Typ J – Fe-CuNi – Klasse 1
Typ N – NiCrSi-NiSi – Klasse 1

Einsatzbereich

Maschinen- und Anlagenbau
Energietechnik
Galvanik

Datenblatt deutsch

Bedienungsanleitung

Thermoelement TE 30-230 mit Flansch

Thermoelemente als Einbauthermometer mit Flansch messen die Temperaturen gasförmiger oder flüssiger Medien in Rohrleitungen und Behältern. Flansche werden als Prozessanschlüsse zum Einbau des Temperaturfühlers in die Rohre und Behälter verwendet.
Als Schutzrohre nach DIN 43772 können die Bauform 2F I 3F mit verjüngter Spitze oder 4F mit Halsrohr verwendet werden.

Flanschthermometer mit auswechselbarem, aufgefedertem Meßeinsatz und abgehämmertem Schutzrohr
Flanschthermometer mit auswechselbarem, aufgefedertem Meßeinsatz und einfach abgesetztem Schutzrohr
Flanschthermometer mit auswechselbarem, aufgefedertem Mantel-Meßeinsatz und geradem Schutzrohr

Messbereich
