T21 – Widerstandsthermometer

Widerstandsthermometer zum Einbau in ein Schutzrohr der Form 4 werden als universale Thermometer bevorzugt in Industrieprozessen mit flüssigen Medien eingesetzt. Nach DIN 43763 wird standardmäßig der Anschlusskopf Form B eingebaut.

Ausführung auch mit erhöhten Anschlusskopf BUZH für Einbau eines Kopftransmitters ist auch möglich.

Messbereich

• -35 … + 400°C

Ausführung

• 1x Pt100 oder 2x Pt100
• 2-, 3-, 4-Leiter
• Klasse B oder Klasse A

Einsatzbereich

• Maschinen- und Anlagenbau
• Energie- und Kraftwerkstechnik
• Chemische Industrie
• Lebensmittel- und Getränkeindustrie

Widerstandsthermometer mit Schutzrohr der Form 4 oder mit Einschweisskugel werden als universale Thermometer bevorzugt in Industrieprozessen mit hohen Drücken eingesetzte.

Ausführung auch mit erhöhten Anschlusskopf BUZH für Einbau eines Kopftransmitters möglich.

Schutzrohrvarianten

• Schutzrohr zum Einschweissen Form 4
  Varianten für besonders druckbelastete Anwendungen
• Schutzrohr zum Einschweissen mit verjüngter Spitze
• Schutzrohr mit Einschweißkugel mit geradem oder abgesetztem Schutzrohr

Messbereich

• -35 … + 400°C
• erweiterter Bereich bis +600°C

Ausführung

• 1x Pt100 oder 2x Pt100
• 2-, 3-, 4-Leiter
• Klasse B oder Klasse A

Einsatzbereich

• Maschinen- und Anlagenbau
• Energie- und Kraftwerkstechnik
• Chemische Industrie

Widerstandsthermometer zum Einschrauben mit Halsrohr und Schutzrohr für den Einsatz  in Industrieprozessen mit niedrigen bis mittleren Drücken.
Ausführung auch mit erhöhten Anschlusskopf für Einbau eines Kopftransmitters möglich.
Die Halsrohrlänge ist individuell anpassbar.

Messbereich

• -35 … + 400°C

Ausführung

• 1x Pt100 oder 2x Pt100
• 2-, 3-, 4-Leiter
• Klasse B oder Klasse A

Einsatzbereich

• Maschinen- und Anlagenbau
• Heizungstechnik
• Lebensmittelindustrie

Widerstandsthermometer zum Einstecken  für den Einsatz z.B. in Lüftungsanlagen.
Die Thermometer messen Temperaturen gasförmiger oder flüssiger Medien in Lüftungskanälen. Der medienberührende Eintauchteil ist ohne Prozessanschluss ausgeführt.

Messbereich

• -35 … + 300°C

Ausführung

• 1x Pt100 oder 2x Pt100
• 2-, 3-, 4-Leiter
• Klasse B oder Klasse A

Einsatzbereich

• Lüftungstechnik
• Heizungstechnik
• Raumüberwachung

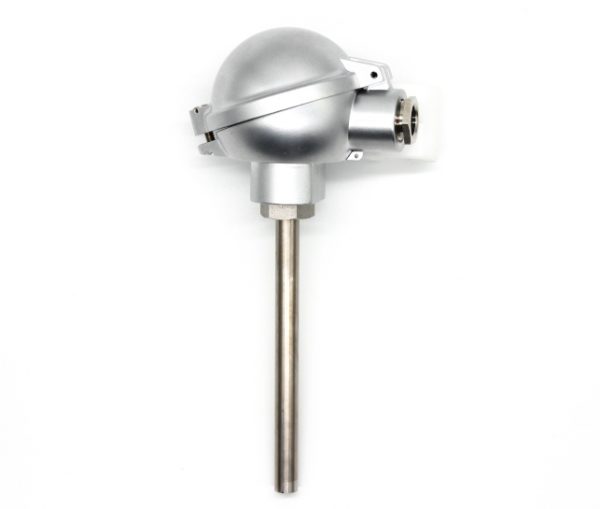

Widerstandsthermometer zum Einschrauben mit Schutzrohr für den Einsatz  in Industrieprozessen bei niedrigen bis mittleren Drücken.

Messbereich

• -35 … + 400°C

Ausführung

• 1x Pt100 oder 2x Pt100
• 2-, 3-, 4-Leiter
• Klasse B oder Klasse A

Einsatzbereich

• Maschinen- und Anlagenbau
• Heizungstechnik
• Lebensmittelindustrie

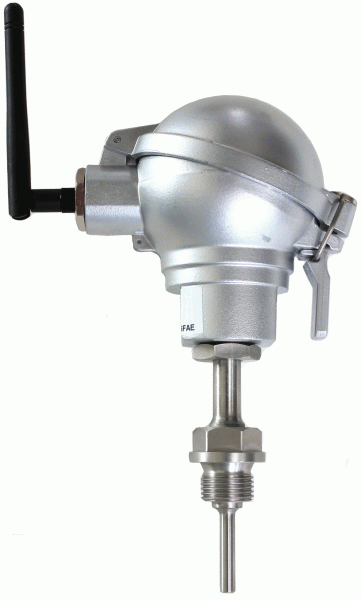

Das Widerstandsthermometer mit Funksystem dient zur Übertragung der physikalischen Größen Temperatur. Es ist sehr flexibel aufgebaut und kann leicht auf andere Größen erweitert werden. Zur Auswertung stehen mehrere digitale und analoge Kanäle zur Verfügung. Die Sender werden aus Batterien versorgt, die bei entsprechender Sendehäufigkeit eine Lebensdauer von ca. 2 Jahren haben.

Die Geräte arbeiten im lizenzfreien Frequenzband von 868/915MHZ.

Einbauthermometer mit Flansch messen die Temperaturen gasförmiger oder flüssiger Medien in Rohrleitungen und Behältern. Flansche werden als Prozessanschlüsse zum Einbau des Temperaturfühlers in die Rohre und Behälter verwendet.
Als Schutzrohre nach DIN 43772 können die Bauform 2F / 3F mit verjüngter Spitze oder einteilige Bauform 4F mit Halsrohr verwendet werden.

• Flanschthermometer mit auswechselbarem, aufgefedertem Meßeinsatz und abgehämmertem Schutzrohr
• Flanschthermometer mit auswechselbarem, aufgefedertem Meßeinsatz und einfach abgesetztem Schutzrohr
• Flanschthermometer mit auswechselbarem, aufgefedertem Meßeinsatz und geradem Schutzrohr

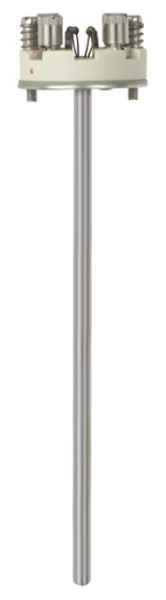

Der Widerstandsthermometer-Messeinsatz ist für den Einbau in Schutzarmaturen vorgesehen bzw. im Servicefall zum Austausch bestehender Messsysteme.

Messbereich

• -35 … + 400°C

Ausführung

• 1x Pt100 oder 2x Pt100 oder 1x Pt1000
• 2-, 3-, 4-Leiter
• Klasse B oder Klasse A
• Mantelmesseinsatz

Einsatzbereich

• Maschinen- und Anlagenbau
• Heizungstechnik
• Service

Halsrohre nach DIN 43772 zum Einschrauben
zwischen Thermometerkopf und Schutzrohr bei Widerstandsthermometern

Länge M entsprechend Kundenwunsch
Standard M=165mm

Werkstoffe
Stahl, Edelstahl 1.4571
