D6 – Zubehör – Wassersackrohre – Druckstossminderer

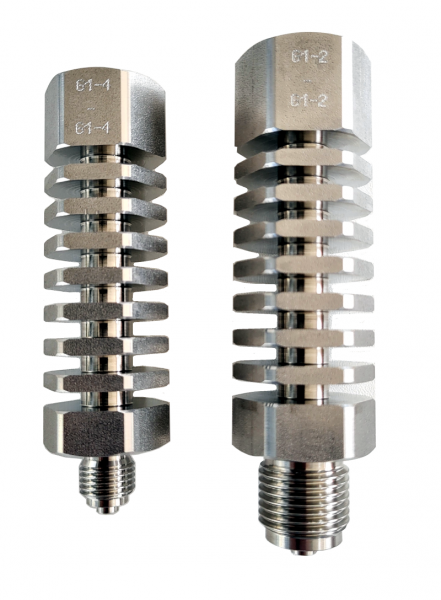

Bei hohen Medientemperaturen sollte zwischen Druckentnahmestelle und Druckmessgerät ein Kühlelement eingebaut werden.

Dies ist für Medientemperaturen ab 100°C zu empfehlen.
Erhöhte Medientemperaturen können zu einer Verfälschung der Messwerte und zu einem Ausfall des Druckmessgerätes führen.

Prozessanschluss

G1/2″, G1/4″, 1/2 NPT

Werkstoff

Edelstahl

Besonderheit:

Rechtsgewinde oder Linksgewinde

Eigenschaften:

• DIN 16282 Form 4 oder Form 6
• Werkstoffe: Stahl oder Edelstahl
• Druck bis 400 bar bei 20 °C
• Optional: APZ 3.1 für Werkstoffe nach DIN EN 10204

Druckstoßminderer dienen als Drosselvorrichtung zum Schutz von Druckmessgeräten (Manometern) vor Druckstößen. Sie verlängern dadurch die Lebensdauer der Messgeräte.

• Anschlussgewinde G1/2″, G1/4″
• Werkstoffe Messing, Stahl, Edelstahl

Anwendung

Zur Montage von Druckmessgeräten, Absperrhähnen, Absperrventilen, Wassersackrohren, Drosselvorrichtungen und anderen Zubehörteilen.

Werkstoffe: Messing Stahl, Edelstahl und Sonderwerkstoffe

• Anschlussadapter Muffe-Zapfen
• Doppelnippel
• Spannmuffen nach DIN 16283
• Überwurfmuttern mit Nippel nach DIN 16284
• Anschlussadapter beidseitig Muffe mit Steg
• Anschlussadapter für Drucksensoren oder Digitale Manometer G1/2″ / G1/4″ / 1-2″NPT

Anwendung als Kühlelement zum Schutz vor zu starker Erwärmung von Flüssigkeiten, Gasen und Dämpfen.

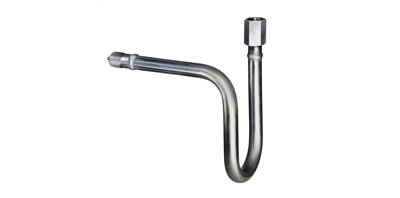

Ausführung U-Form DIN 16282 Form A

• Eintritt: Anschlusszapfen DIN 16282 Form 4 G1/2 rechts
• Austritt: Anschlusszapfen DIN 16282 Form 6 G1/2 links
  mit Spannmuffe DIN 16283 G1/2 rechts-links

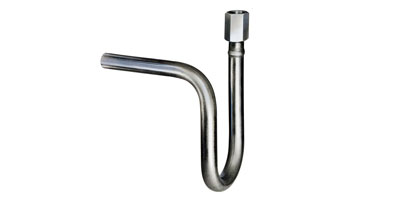

Anwendung als Kühlelement zum Schutz vor zu starker Erwärmung von Flüssigkeiten, Gasen und Dämpfen.

Ausführung U-Form DIN 16282 Form B

• Eintritt: Anschweißende mit Fase
• Austritt: Anschlusszapfen DIN 16282 Form 6 G1/2 links
  mit Spannmuffe DIN 16283 G1/2 rechts-links

Werkstoffe

• Stahl P235GH
• Edelstahl 1.4571
• Stahl 1.5415 – 16Mo3
• Stahl 1.7335 – 13CrMo4-5
• Stahl 1.7380 – 10CrMo9-10

Anwendung als Kühlelement zum Schutz vor zu starker Erwärmung von Flüssigkeiten, Gasen und Dämpfen.

Ausführung Kreisform DIN 16282 Form C

• Eintritt: Anschlusszapfen DIN 16282 Form 4 G1/2 rechts
• Austritt: Anschlusszapfen DIN 16282 Form 6 G1/2 links
  mit Spannmuffe DIN 16283 G1/2 rechts-links

Anwendung als Kühlelement zum Schutz vor zu starker Erwärmung von Flüssigkeiten, Gasen und Dämpfen.

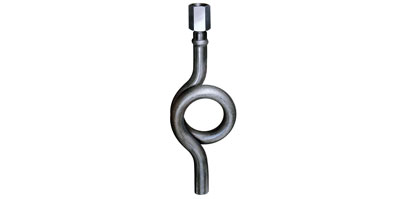

Ausführung Kreisform DIN 16282 Form D

• Eintritt: Anschweißende mit Fase
• Austritt: Anschlusszapfen DIN 16282 Form 6 G1/2 links
  mit Spannmuffe DIN 16283 G1/2 rechts-links

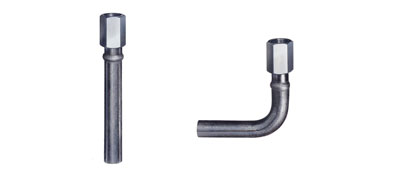

Ausführung als Gerade Form und Winkelform

• Eintritt: unbearbeitetes Anschweißende
• Austritt: Anschlusszapfen DIN 16282 Form 6 G1/2 links
  mit Spannmuffe DIN 16283 G1/2 rechts-links

Werkstoffe

• Stahl P235
• Edelstahl 1.4571
• andere Werkstoffe und Ausführungen auf Anfrage

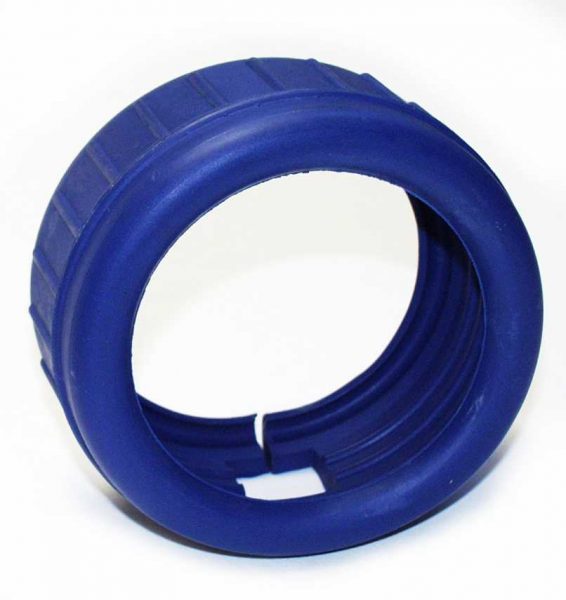

Gummi-Schutzkappe für mechanische Druckmessgeräte

• Gehäuse-Nenngrößen NG 63, NG 80, NG 100
• Farben blau, rot

Für Messgeräte und Instrumentierungszubehör

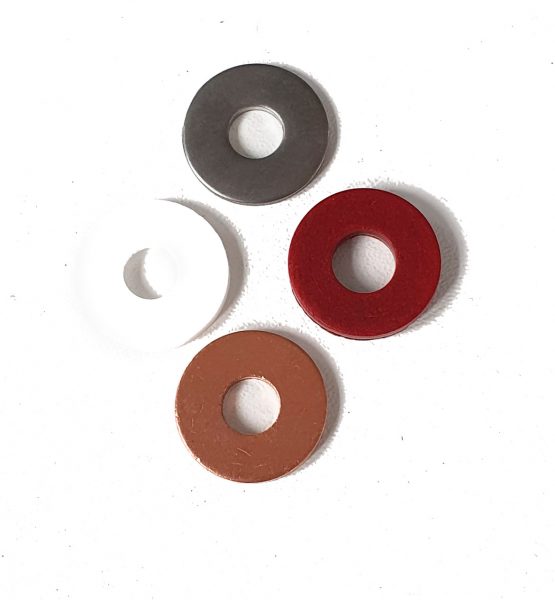

• Abdichtung von Prozessanschlüssen mit zylindrischem Gewinde
• für Prozessanschlüsse mit/ohne Zentrierzapfen
• flachdichtende Ausführung nach DIN EN 837
  Werkstoffe: Kupfer, Edelstahl, PTFE, Aluminium, Fieber

Zur Montage von Druckmessgeräten und anderen anzeigenden Geräten.

• Form H – für Wandbefestigung
• Form A – für Wand-, Rohr-, Gestellbefestigung

Minimess-Verschraubungen

• Minimess-Kupplungen
• Schottverschraubungen
• Manometeranschluss
• Direktanschluss

Minimess-Schläuche DN 2 und DN4
für bis Betriebsdrücke bis 630 bar
