T4 – Schutzrohre nach DIN 43772
Schutzrohre für Thermometer nach DIN 43772
Schutzrohre und Armaturen (Thermowells, Thermometer-Tauchhülsen etc.) werden nach DIN 43772 oder individuell entsprechend den Kundenvorgaben nach Zeichnung bzw Spezifikation der Thermometerausführung gefertigt!
Schutzrohre dienen zur Abgrenzung des Prozesses zur Umgebung hin und schützt somit Umwelt und das Bedienpersonal. Desweiteren werden aggressive Medien sowie hohe Drücke und Fließgeschwindigkeiten vom eigentlichen Temperaturfühler ferngehalten und ermöglichen hierdurch den Austausch des Temperaturmessgerätes während des laufenden Betriebes.
Ausführungsform der Schutzrohre müssen entsprechend den anliegenden Prozessbedingungen angepasst werden:
– Fühlerlänge und Fühlerdurchmesser des Thermometers
– Prozessanschluß des Schutzrohres (zum Einschrauben, Einschweißen, mit Flansch etc.)
– Statischer Mediendruck und Medientemperatur
– Beschichtung mit Halar oder Stellit
– Lieferung mit Abnahmezeugnisse APZ 3.1 oder APZ 3.2 nach DIN EN 10204
(Umstempelbescheinigung TÜV Süd)
– Durchführung von Hydrostatischen Innendrucktest bis 600 bar oder
Außendrucktest bis 200bar bei Flanschschutzrohren
Weitere Informationen zum Produktprogramm Schutzrohre im Downloadbereich.
Schutzrohre DIN 43772 – Form 2G
Schutzrohr FORM 2 – mehrteilig
Ausführung
- Schutzrohr mehrteilig mit Verschraubung M24x1,5
für Temperaturmessgeräte mit Anschlusskopf Form B oder BUZH - Prozessanschluss zum Einschrauben
- mit und ohne Halsrohr
Gewindeausführungen
G1/2″ I G3/4″ I G1″
Werkstoff
Edelstahl 1.4571

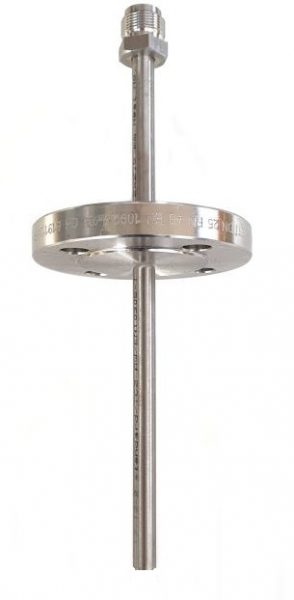

Flansch-Schutzrohre DIN 43772 – Form 2F
Schutzrohr FORM 2 – mehrteilig
Ausführung
- Schutzrohr mehrteilig mit Verschraubung M24x1,5
für Temperaturmessgeräte mit Anschlusskopf Form B oder BUZH - Prozessanschluss mit Flansch
- mit Halsrohr
Flanschausführungen
DIN EN 1092-1 PN16 … PN 40
ASME B16.5 Class 150Lbs RF
Werkstoffe
Edelstahl 1.4571

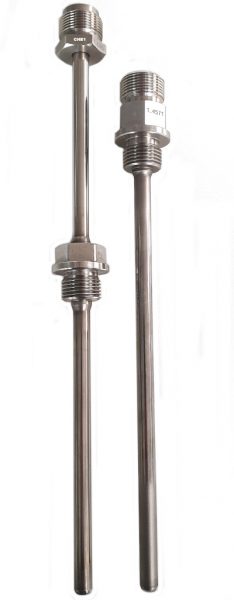

Schutzrohr DIN 43772 – Form 3G
Schutzrohr FORM 3 – mit verjüngter Spitze – schnellansprechende Ausführung
Ausführung
- Schutzrohr mehrteilig mit Verschraubung M24x1,5
für Temperaturmessgeräte mit Anschlusskopf - Prozessanschluss zum Einschrauben
- mit und ohne Halsrohr
Gewindeausführungen
G1/2″ I G3/4″ I G1″
Werkstoffe
Edelstahl 1.4571

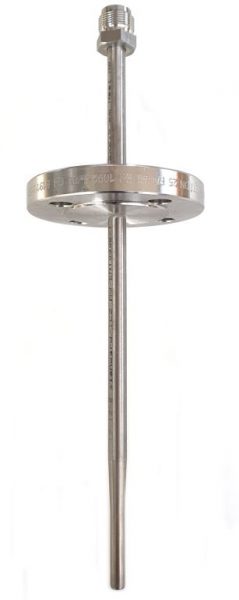

Flansch-Schutzrohre DIN 43772 – Form 3F
Schutzrohr FORM 3 – mit verjüngter Spitze – schnellansprechende Ausführung
Ausführung
- Schutzrohr mehrteilig mit Verschraubung M24x1,5
für Temperaturmessgeräte mit Anschlusskopf - Prozessanschluss Flansch DN25 … DN50
- mit Halsrohr
Flanschausführungen
DIN EN 1092-1 PN16 … PN 40
ASME B 16.5 Class 150Lbs RF
Werkstoffe
Edelstahl 1.4571

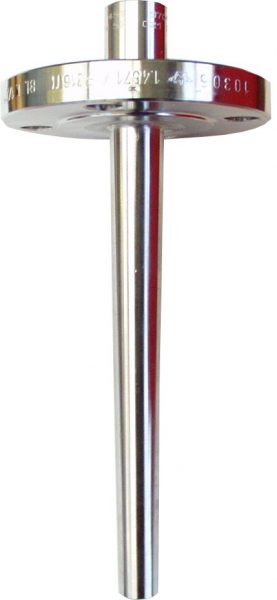

Flansch-Schutzrohre DIN 43772 – Form 4F
Schutzrohr FORM 4F – mit Flansch – einteilig
Ausführung
- Schutzrohr einteilig aus Vollmaterial mit Flansch beidseitig verschweißt
für Temperaturmessgeräte mit Außengewinde (z.B: M18x1,5 / M14x1,5 / G1/2″) - Flansche nach gültigen nationalen oder internationalen Normen wie z. B. EN 1092-1, DIN 2527, ASME B 16.5
- für Prozessbedingungen in der Chemie- und Verfahrenstechnik sowie im Apparatebau
Werkstoffe
warmfeste Stähle (C22.8, 16Mo3, 13CrMo4-5, 10CrMo9-10)
Edelstahl (1.4571, 1.4404, 1.4462)
Sonderwerkstoffe z.B. Inconell, Alloy, Hastelloy
Option
Abnahmeprüfzeugnis 3.1
Hydrostatischer Außendrucktest bis max. 200bar/3min
andere Ausführungsform nach Kundensprzifikation

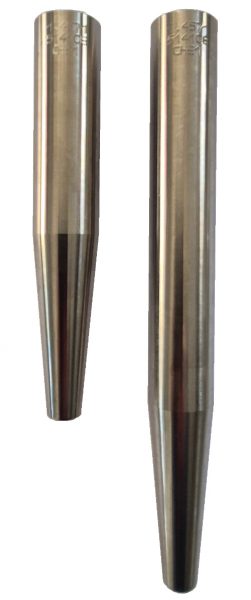

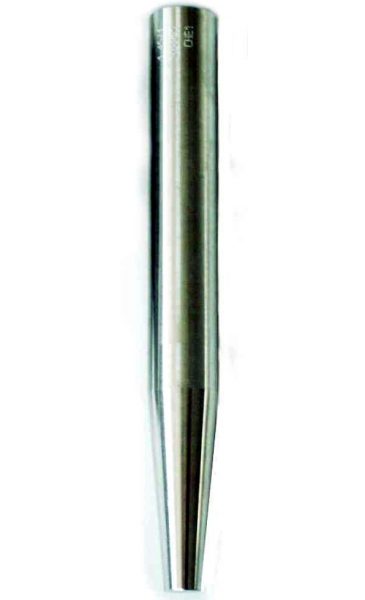

Schutzrohre DIN 43772 – Form 4
Schutzrohr FORM 4 – zum Einschweißen – einteilig
Ausführung
- Schutzrohr einteilig aus Vollmaterial zum Einschweißen
für Temperaturmessgeräte mit Außengewinde (z.B: M18x1,5 / M14x1,5 / G1/2″) - durch die hochbelastbare Konstruktion sind diese Schutzrohre in internationalem Design die erste Wahl für den Einsatz in der Chemie, Petrochemie und Anlagenbau
- für Prozessbedingungen mit hohen Betriebsdrücken
Werkstoffe
Stahl (St37 / St52)
warmfeste Stähle (C22.8, 16Mo3, 13CrMo4-5, 10CrMo9-10)
Edelstahl (1.4571, 1.4404, 1.4922, 1.4901, 1.4903, 1.4462)
Sonderwerkstoffe z.B. Inconell, Alloy, Hastelloy
Option
Abnahmeprüfzeugnis 3.1 bzw. TÜV 3.2
Hydrostatischer Drucktest 500bar/3min
andere Bohrungsdurchmesser
andere Ausführungsform nach Kundensprzifikation
Länge bis 1.000mm aus Vollmaterial – tieflochgebohrt
Standardtypen Schutzrohre Form 4 – Durchmesser 24mm mit M18x1,5
| Typ | Länge L | Konus U | Gewinde N | Durchmesser F2 | Bohrung d1 |
| SR D1 | 140mm | 65mm | M18x1,5 | 24mm | ø7mm |
| SR D2 | 200mm | 125mm | M18x1,5 | 24mm | ø7mm |
| SR D4 | 200mm | 65mm | M18x1,5 | 24mm | ø7mm |
| SR D5 | 260mm | 125mm | M18x1,5 | 24mm | ø7mm |
Standardtypen Schutzrohre Form 4 – Durchmesser 26mm mit G1/2″
| Typ | Länge L | Konus U | Gewinde N | Durchmesser F2 | Bohrung d1 |
| SR D1 G1-2 | 140mm | 65mm | G1-2″ | 26mm | ø7mm |
| SR D2 G1-2 | 200mm | 125mm | G1-2″ | 26mm | ø7mm |
| SR D4 G1-2 | 200mm | 65mm | G1-2″ | 26mm | ø7mm |
| SR D5 G1-2 | 260mm | 125mm | G1-2″ | 26mm | ø7mm |
Schutzrohrausführung für Messeinsatz ø6mm!
Standardtypen Schutzrohre Form 4S – Durchmesser 18mmh7
| Typ | Länge L | Konus U | Gewinde N | Durchmesser F2 | Bohrung d1 |
| SR D1S | 140mm | 65mm | M14x1,5 | 18mmh7 | ø3,5mm |
| SR D2S | 200mm | 125mm | M14x1,5 | 18mmh7 | ø3,5mm |
| SR D4S | 200mm | 65mm | M14x1,5 | 18mmh7 | ø3,5mm |
| SR D5S | 260mm | 125mm | M14x1,5 | 18mmh7 | ø3,5mm |
Schnellansprechende Schutzrohrausführung für Messeinsatz ø3mm!

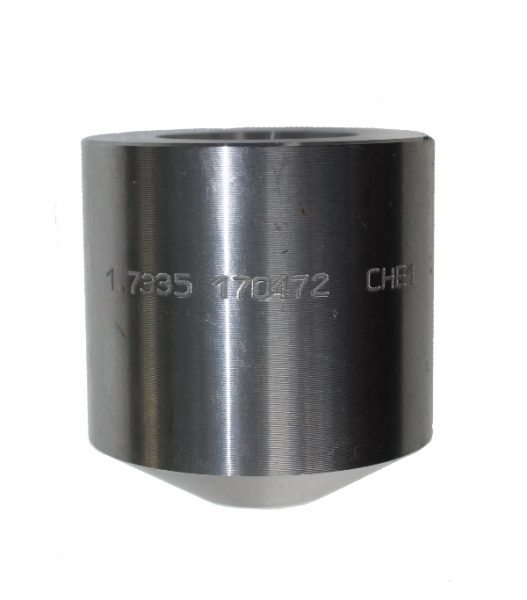

Hochdruckmuffen für Schutzrohre DIN 43772 Form 4 – SR HDMU
Hochdruck-Schweißmuffen bzw. Schweißstutzen für Einschweißschutzrohre SR Form 4 aus den Werkstoffen Stahl, Edelstahl bzw. Sonderwerkstoffen.
Ausführungsformen für
Einschweißschutzrohre Form 4 (Passung h7) mit
Außendurchmesser F2= 18mm / 24mm / 26mm /32mm
Werkstoffe
warmfester Stahl
- C22.8 (1.0460 – P250GH)
- 16Mo3 (1.5415)
- 13CrMo4-5 (1.7335)
- 10CrMo9-10 (1.7380)
Edelstahl
- 1.4571 I 1.4404 I 1.4435
- 1.4841
- 1.4903
Option:
Abnahmeprüfzertifikat 3.1
Schutzrohre DIN 43772 – Form 5
Schutzrohr FORM 5 – mehrteilig – zum Einschrauben
Ausführung
- Schutzrohr mehrteilig
für Temperaturmessgeräte mit Außengewinde z.B. G1/2″, M20x1,5 etc. - Prozessanschluss G1/2″ (Standard) zum Einschrauben
Werkstoffe
Stahl, Edelstahl 1.4571

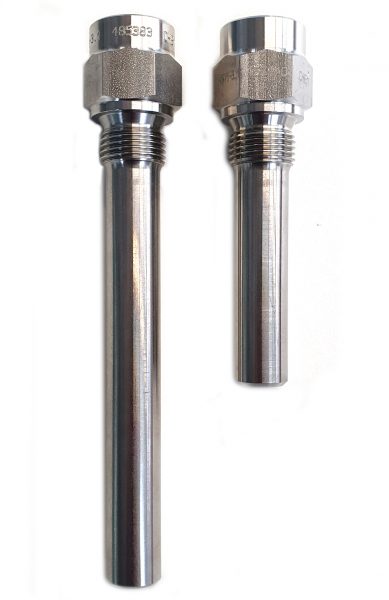

Schutzrohre DIN 43772 – Form 6
Schutzrohr FORM 6 – einteilig – zum Einschrauben
Ausführung
- Schutzrohr einteilig aus Vollmaterial – einteilig gefertigt
für Temperaturmessgeräte mit Außengewinde z.B. G1/2″, M18x1,5 - Tieflochgebohrt
- Prozessanschluss G1/2″ (Standard) zum Einschrauben
Werkstoffe
Stahl, Edelstahl 1.4571
Option
Abnahmeprüfzeugnis 3.1

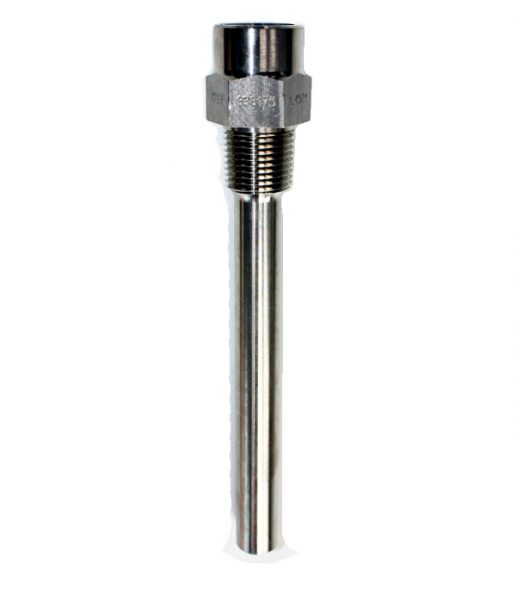

Schutzrohr DIN 43772 – Form 7
Schutzrohr FORM 7 – einteilig – zum Einschrauben
Ausführung
- Schutzrohr einteilig – aus Vollmaterial hergestellt
für Temperaturmessgeräte mit Außengewinde z.B. G1/2″, M18x1,5 - Tieflochgebohrt
- Prozessanschluss 1/2″ NPT (Standard) zum Einschrauben
Werkstoffe
Stahl, Edelstahl 1.4571
Option
Abnahmeprüfzeugnis 3.1

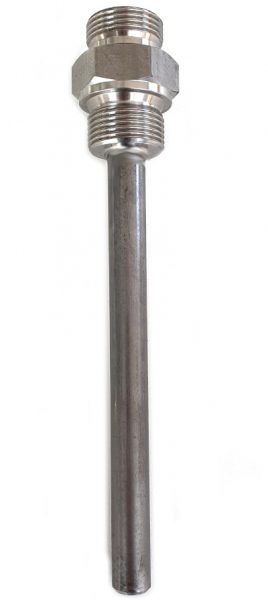

Schutzrohre DIN 43772 – Form 8
Schutzrohr FORM 8 – mehrteilig – zum Einschrauben
Ausführung
- Schutzrohr mehrteilig geschweisst
für Temperaturmessgeräte mit Überwurfmutter z.B. G1/2″, M18x1,5 etc. - Prozessanschluss G1/2″ (Standard) zum Einschrauben
Werkstoffe
Stahl, Edelstahl 1.4571
Option
Abnahmeprüfzeugnis 3.1

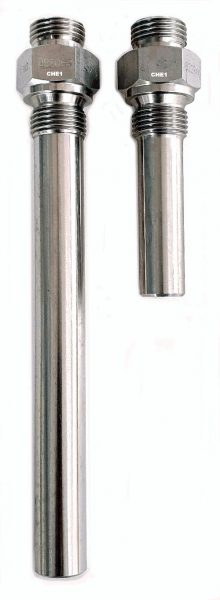

Schutzrohre DIN 43772 – Form 9
Schutzrohr FORM 9 – einteilig – zum Einschrauben
Ausführung
- Schutzrohr einteilig – aus Vollmaterial hergestellt
für Temperaturmessgeräte mit Überwurfmutter z.B. G1/2″, M18x1,5 etc. - Tieflochgebohrt
- Prozessanschluss G1/2″ (Standard) zum Einschrauben
Werkstoffe
Stahl, Edelstahl 1.4571
Option
Abnahmeprüfzeugnis 3.1
Schutzrohre einteilig – Kundenausführung
Schutzrohre nach Kundenspezifikationen – einteilig –
Wir fertigen nachfolgende Ausführungen nach Zeichnung oder Kundenspezifikation
- Schutzrohr einteilig aus Vollmaterial mit Tieflochbohrung
- Schutzrohre nach Spezifikation – NAMUR NE 170
Schutzrohre nach Spezifikation – RN 341 / RN 245 - Schutzrohre mit Stellit-Beschichtung
- Internationale Ausführung zum Einschrauben mit NPT- / NPTF-Gewinde
- VAN-Stone Schutzrohre zum Einschweissen
- Werkstoff nach Kundenwahl Stahl, Edelstahl, Hastelloy, Titan
- Schutzrohre für Lebensmitteleinsatz – mit Oberflächenfinish (Elektropoliert)
- Schutzrohre mit PFA-Beschichtung
